冷縫是指在混凝土澆筑過(guò)程中因突發(fā)不可預(yù)料因素而導(dǎo)致的混凝土澆筑中斷、且間隔時(shí)間超過(guò)混凝土的初凝時(shí)間，但小于混凝土的終凝時(shí)間而在混凝土結(jié)構(gòu)中形成的一種薄弱面。
施工縫是指因施工工藝、施工強(qiáng)度、混凝土溫控措施等原因，“故意”產(chǎn)生的一個(gè)新老混凝土間的縫，但施工縫是需要鑿毛、設(shè)置拉筋、設(shè)止水鋼板等措施處理的。對(duì)于地下室剪力墻的施工縫，一般是在剪力墻內(nèi)的施工縫處，預(yù)埋一道止水鋼板，止水鋼板的厚度一般為3mm，為了保證質(zhì)量，可加厚到5mm。
兩者之間的□大不同是：一個(gè)是施工不當(dāng)、一個(gè)是施工需要。

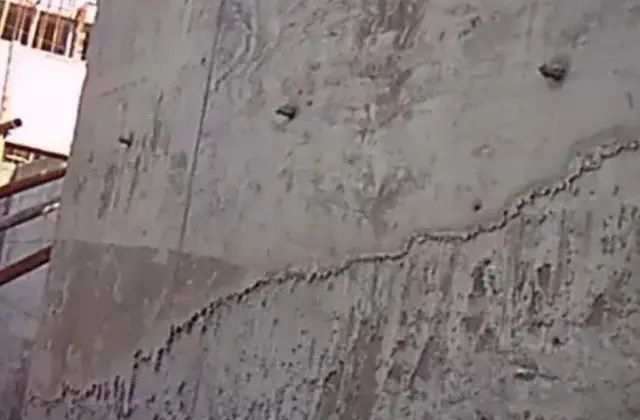

剪力墻冷縫

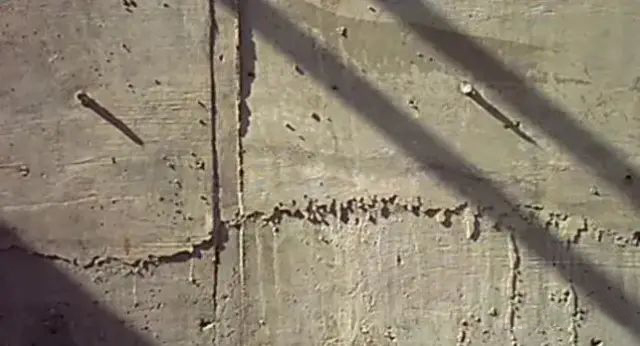

剪力墻施工縫
一、冷縫危害
鋼筋混凝土結(jié)構(gòu)澆筑過(guò)程中出現(xiàn)冷縫，冷縫會(huì)給鋼筋混凝土結(jié)構(gòu)帶來(lái)較大隱患，影響混凝土對(duì)鋼筋的握裹力，影響鋼筋混凝土結(jié)構(gòu)的整體性，影響混凝土對(duì)鋼筋的保護(hù)作用，水可能通過(guò)冷縫銹蝕鋼筋，影響結(jié)構(gòu)的自防水和使用壽命。冷縫首先要分析裂縫形成的原因，觀察裂縫的狀況（是否貫通），然后根據(jù)具體情況做相應(yīng)處理。主要的處理方式如下：
二、冷縫處理工藝
1、 處理概念
人工鑿除混凝土表面乳皮，清水沖洗干凈，采用去石子砂漿接縫，加強(qiáng)振搗和養(yǎng)護(hù)。
2、 處理過(guò)程
· 人工鑿毛
· 高壓水沖洗：沖毛水壓力達(dá)到25—50 mpa ,效率高，間隙期超過(guò)2周，沖毛效果差。
· 低壓水沖毛：在混凝土終凝后，用0.3—0.6 mpa 的水壓沖毛，可能會(huì)沖掉2-3cm厚的表層混凝土。
· 利用風(fēng)砂槍沖毛：對(duì)齡期長(zhǎng)的混凝土沖毛有效，但是費(fèi)工、費(fèi)時(shí)、費(fèi)料，施工干擾大。
· 鋼絲刷機(jī)械刷毛：功效高，效果好，費(fèi)用大。
三、冷縫處理方法
1、表面修補(bǔ)法
表面修補(bǔ)法是一種簡(jiǎn)單、常見(jiàn)的修補(bǔ)方法，它主要適用于穩(wěn)定和對(duì)結(jié)構(gòu)承載能力沒(méi)有影響的表面裂縫以及深處裂縫的處理。通常的處理措施是在裂縫的表面涂抹水泥漿、環(huán)氧膠泥或在混凝土表面涂刷水泥基滲透結(jié)晶、瀝青等防水材料，在防護(hù)的同時(shí)為了防止混凝土受各種作用的影響繼續(xù)開(kāi)裂，通?？梢圆捎迷诹芽p的表面粘貼玻璃纖維布等措施。
2、灌漿、嵌縫封堵法
灌漿法主要適用于對(duì)結(jié)構(gòu)整體性有影響或有防滲要求的混凝土裂縫的修補(bǔ)，它是利用壓力設(shè)備將膠結(jié)材料壓入混凝土的裂縫中，膠結(jié)材料硬化后與混凝土形成一個(gè)整體，從而起到封堵加固的目的。常用的膠結(jié)材料有水泥漿、環(huán)氧樹(shù)脂、甲基丙烯酸酯、聚氨酯等化學(xué)材料。
嵌縫法是裂縫封堵中□常用的一種方法，它通常是沿裂縫鑿槽，在槽中嵌填塑性或剛性止水材料，以達(dá)到封閉裂縫的目的。常用的塑性材料有聚氯乙烯膠泥、塑料油膏、丁基橡膠等等；常用的剛性止水材料為聚合物水泥砂漿。
3、混凝土置換法
混凝土置換法是處理嚴(yán)重?fù)p壞混凝土的一種有效方法，此方法是先將損壞的混凝土剔除，然后再置換入新的混凝土或其他材料。常用的置換材料有：普通混凝土或水泥砂漿、聚合物或改性聚合物混凝土或砂漿。
4、自修復(fù)法
添加mate-adv混凝土自修復(fù)防水密實(shí)劑，可減少混凝土早期收縮裂縫78%以上，混凝土裂縫的自修復(fù)率達(dá)到157%。mate-adv混凝土自修復(fù)防水密實(shí)劑是一種摻入特殊活性無(wú)機(jī)材料的防水密實(shí)劑，通過(guò)改性處理后復(fù)合而成的深藍(lán)色無(wú)機(jī)水溶液。兼具防水、密實(shí)、混凝土微裂縫自修復(fù)功能。摻入混凝土中，在混凝土內(nèi)部形成自修復(fù)系統(tǒng)，當(dāng)混凝土產(chǎn)生微裂縫時(shí)，活性修復(fù)材料遇水被二次激活，將混凝土中的微裂縫填充和堵塞，使混凝土微裂縫達(dá)到自修復(fù)，提高混凝土防水性、密實(shí)性及耐久性。
摻量為混凝土膠凝材料總質(zhì)量的0.4%。
部分素材來(lái)源：網(wǎng)絡(luò)資料
版權(quán)歸原作者所有，如有侵權(quán)，請(qǐng)聯(lián)系刪除
